熱塑性聚碳酸酯陽光板的維卡軟化溫度檢測試驗方法參照GB/T 8802—2001標準規(guī)定。把陽光板放在液體或加熱箱中，在等速升溫條件下測出的標準壓針在（50±1）N力作用下，壓入板材內(nèi)1mm時的溫度稱為維卡軟化溫度。壓入1mm時的液體介質(zhì)（或加熱箱）溫度，即是陽光板的維卡軟化溫度（VST），單位℃。
(1) 維卡軟化溫度檢測試驗用設(shè)備

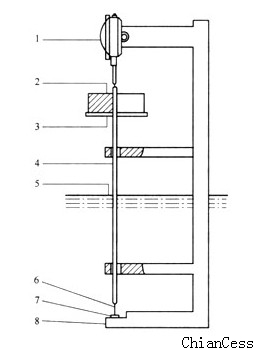

① 維卡軟化溫度檢測試驗用儀器結(jié)構(gòu)示意圖如圖1所示。
圖1 維卡軟化溫度檢測儀結(jié)構(gòu)示意
1—千分表；2—砝碼；3—載荷托盤；4一負載桿；5—加熱介
質(zhì)液面；6—壓針；7—試樣；8—儀器支架
維卡軟化溫度儀應(yīng)具備下列條件。
a、負載桿應(yīng)選用受熱變形小的鋼材制造。
b、壓針固定在負載桿下端，長3mm橫截面積為（1±0.015）mm2，壓針應(yīng)用熱變形小的硬質(zhì)鋼制造，各工作面光潔，壓針固定后與負載桿在同一中心線上。
c、千分表是用來測定壓針壓入試樣深度，檢測精確度應(yīng)不大于0.01mm。
d、加熱介質(zhì)液可用石蠟、變壓器油或硅油類物品，只要測試溫度穩(wěn)定，對試樣不產(chǎn)生影響的任何液體均可。
e、負載桿的總靜載荷為G=W+R+T=50N。即加砝碼的質(zhì)量應(yīng)是
W=50-R-T
式中 W——砝碼質(zhì)量，N；
R——壓針、負載桿和載荷托盤質(zhì)量，N；
T——千分表等附加壓力，N。
② 水銀溫度，用來檢測加熱介質(zhì)溫度，分度值為0.5℃。
③ 浴槽中有加熱裝置和攪拌器。要求加熱介質(zhì)能以每小時（50士5）℃速度升溫。試驗過程中，每6min間隔時間內(nèi)的溫度變化在（5±0.5）℃范圍內(nèi)。
檢測儀也可在有熱風循環(huán)的加熱箱中進行檢測試驗。
⑵ 陽光板條件
① 板材應(yīng)是從管材上沿軸線裁下的弧形管段，長度50mm、寬10～20mm。
② 板材用壁厚度應(yīng)在2.4～6mm之間。大于6mm厚的壁厚，要加工成厚度為4mm；小于2.4mm的壁厚，應(yīng)用兩塊疊加在一起，使其厚度大于2.4mm。
③ 試樣檢測放人液面以下，距液面不小于35mm。
④ 試樣檢測前，要在低于其軟化溫度（VST）50℃溫度加熱箱中預(yù)處理至少5min。
⑶ 檢測試驗操作順序
① 加熱浴液溫度至低于試樣軟化溫度50℃止，并恒溫。
② pc陽光板凹面向上，水平放置在無負載的壓針下（壓針著力點應(yīng)距試樣邊緣不小于3mm）。
③ 整個試驗檢測裝置放在浴槽內(nèi)，測溫裝置（水銀溫度計或測溫傳感器）應(yīng)靠近板材，并在同一水平面上。
④ 5min后，在載荷托盤上加上負荷質(zhì)量[此時壓針對板材的總軸向壓力為（50±1）N]。把千分表指針調(diào)至零位。
⑤ 啟動攪拌器，以每小時（50±5）℃速度為浴液加熱升溫。
⑥ 當壓針壓入試樣內(nèi)（1±0.01）mm時，記下此時的浴液溫度。此溫度即是此聚碳酸酯陽光板的維卡軟化溫度。一個制品可采用幾個試樣分別檢測，則其平均溫度即是比較準確的維卡軟化溫度。
《聚碳酸酯陽光板的維卡軟化溫度檢測試驗》一文由http://m.gis0731.cn原創(chuàng)提供，如需轉(zhuǎn)載請注明出處。
