PC陽光板在波長為290nm左右的紫外線作用下，會發生光氧化反應而逐漸老化。老化先從表面黃變開始，由于分子主鏈的斷裂產生分子量降低以及機械強度下降，最終發生龜裂。若將二層陽光板在空氣中長時間加熱，性能變化很小…

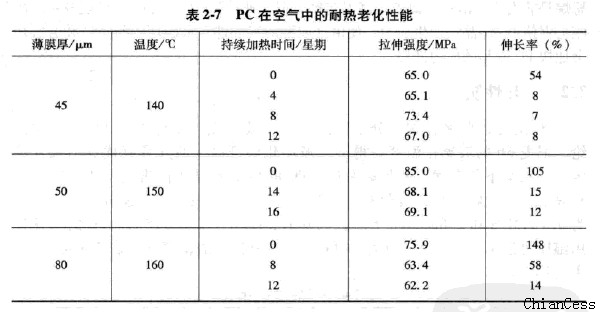

PC陽光板在波長為290nm左右的紫外線作用下，會發生光氧化反應而逐漸老化。老化先從表面黃變開始，由于分子主鏈的斷裂產生分子量降低以及機械強度下降，最終發生龜裂。若將二層陽光板在空氣中長時間加熱，性能變化很小。表2-7為二層結構
陽光板在空氣中的耐熱老化性能。
從表2-7中可見，在140℃下長時間加熱，拉伸強度不僅沒有下降，還略有提高，僅伸長率下降；160℃下加熱12周，拉伸強度也不過降低l8010。這些數據充分說明，PC陽光板具有優良的耐熱老化性能。
陽光板燃燒性能，在火中燃燒時火焰呈淡黃色，冒黑煙，但氧指數僅為25，離開火源后立即自動熄滅。因此，
PC陽光板在火中較難熔化，既不助長火勢也不產生有毒氣體，本身的阻燃性可達UL-94 V-2級，優于普通聚合物，如聚乙烯等。
本文《PC陽光板的耐老化特性及燃燒性能》由陽光板、耐力板、聚碳酸酯板材專業制造商----海寧仟承塑業有限公司 http://m.gis0731.cn 編輯提供。如需轉載請注明出處。
