a)尚亞PC耐力板可以很容易地通過熱加工成型。有一種特殊類型的尚亞耐力板，它的表面貼有隔熱保護層，可以耐受對聚碳酸酯板材進行熱加工時的溫度。對這種板材熱加工處理無需特殊的準備過程，保護層在加熱后仍可以起到在以后的運輸和安裝時保護耐力板不受損傷的作用。

b)常規的尚亞PC耐力板在大多數情況下要求在送入特殊的除濕爐干燥過程前，剝去兩面的保護層。缺少預干燥過程，熱加工成型時可能導致耐力板中出現氣泡或者板材不規則變形。這是因為沒有排走的水分在這個過程要求的高于100攝氏度的環境下會氣化。

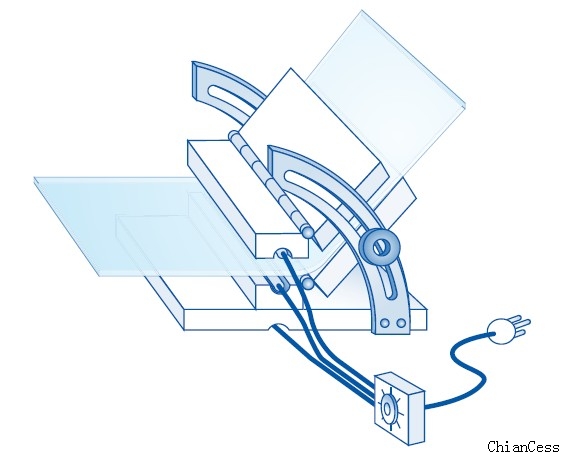

c)不需要進行預干燥處理的最簡單加工是“熱彎折加工”。在這個過程中，PC板的彎折區域被單側或雙側（取決于板厚）線狀電加熱器加熱到110℃到120℃后軟化。然后沿選定的軸線彎折板材到指定角度，并自然冷卻。進行這個過程最好用專用的設名，便于準確的控制彎折角度（見圖所示）。不耍把加熱器和板材貼得太近，以免使板材變質、融化。可以對一塊耐力板進行多處彎折來得到特殊的形狀

d)另種對尚亞PC耐力板的熱加工彎曲方法可以達到比“冷加工彎曲”更小的彎曲半徑。板材被放入合適的爐子中加熱到軟化的溫度，然后迅速將它拿出并放入到準備好的模具中，仍然很軟的板材就會沿模具的曲率鋪開。之后輕輕地在模具兩端扶住板材，保持幾秒使之冷卻并保持住模具的形狀。這個萬法的一種改進做是，使用一個能夠裝下尚亞PC耐力板以及合適的帶輪子模具的加熱爐。板材被放在模具上面，然后被推入加熱爐。經過加熱軟化，板材在自重的作用下攤鋪在模具的表面上。根據經驗等待適當的時間后，取出板材扶住兩端讓它自然冷卻。
